El acceso, el estado de la cimentación, la posición de descarga y el plan de elevación se confirman antes de que salga el camión.
Coordinación de fábrica a obra
Planificar la obra antes de que llegue la madera.
Guía práctica para contratistas y equipos de montaje sobre accesos de entrega, descarga, cimentaciones, elevación, almacenamiento temporal, recepción y coordinación del montaje de los sistemas de madera ERGIO.
Liberación de fábricaCoordinación del transportePreparación de obraSecuencia de montaje
La identificación y el embalaje facilitan la recepción, el acopio y la secuencia de montaje prevista.
El flujo más eficiente integra entrega, descarga e instalación como una única operación coordinada en obra.
Los planos emitidos, pesos, detalles de conexión y alcance contractual prevalecen sobre cualquier orientación general.
Coordinación de fábrica a obra
La entrega forma parte de la lógica de producción.
Un kit prefabricado de madera funciona mejor cuando la obra se prepara siguiendo la misma secuencia utilizada para identificarlo, embalarlo y expedirlo. Por eso, la logística comienza antes de la liberación a producción, no cuando el primer camión llega a la entrada.
ERGIO coordina la información de los paquetes, la identificación de los componentes y los datos de entrega del proyecto dentro del alcance acordado. El cliente confirma las condiciones de obra necesarias para recibir, descargar e instalar esos paquetes de forma segura y eficiente.
Modelo operativo recomendadoSiempre que las condiciones de obra y el programa lo permitan, descargar directamente siguiendo la secuencia de montaje prevista.
Fábrica → obraPrimero la secuencia, después la velocidad.
Secuencia de entrega
Seis decisiones deben estar claras antes de la llegada.
Los horarios finales, la configuración del vehículo, los pesos de los elementos y los requisitos de elevación son específicos de cada proyecto. La secuencia siguiente define la lógica operativa para preparar la obra.
Liberar
La información de producción y proyecto queda cerrada para el lote de entrega.
Plan de carga
Los paquetes y componentes se organizan según la lógica acordada de entrega y montaje.
Acceso
El cliente confirma la ruta del vehículo, anchura de acceso, espacio de giro, gálibo libre y posición de descarga.
Descarga
El cliente aporta la zona de descarga, la grúa o equipos de manipulación y operadores cualificados.
Acopio
Los paquetes se colocan de modo que la identificación permanezca visible y pueda mantenerse la secuencia prevista.
Montar
La instalación sigue los planos emitidos, las referencias de los componentes y los detalles de conexión aprobados.
Preparación de obra
Tres condiciones de obra determinan las primeras horas de montaje.
El acceso, la preparación de la cimentación y la capacidad de elevación son responsabilidades distintas, pero deben coordinarse como una sola operación antes de la entrega.
El camión necesita una ruta completa de entrada y salida.
- Vial adecuado, anchura de acceso y zona de giro suficiente
- Comprobación de restricciones de altura, ramas y líneas aéreas
- Terreno adecuado para el vehículo de entrega
- Zona de descarga acordada mantenida libre
La precisión de la madera empieza en la estructura de apoyo.
- Geometría de la cimentación verificada por el cliente antes de la entrega
- La diferencia máxima de nivel permitida será la indicada en los planos emitidos del proyecto
- Ejes de referencia e interfaces accesibles para el montaje
- Cualquier desviación que afecte al montaje resuelta antes de la llegada del kit
La capacidad de la grúa se selecciona según las cargas y alcances reales.
- Pesos de elementos y paquetes emitidos para la planificación del proyecto
- Posición de la grúa y capacidad portante del terreno confirmadas por el equipo de obra
- Operador, cadenas, eslingas, grilletes y balancines aportados por el cliente / empresa de grúa
- Zona de elevación controlada durante la instalación

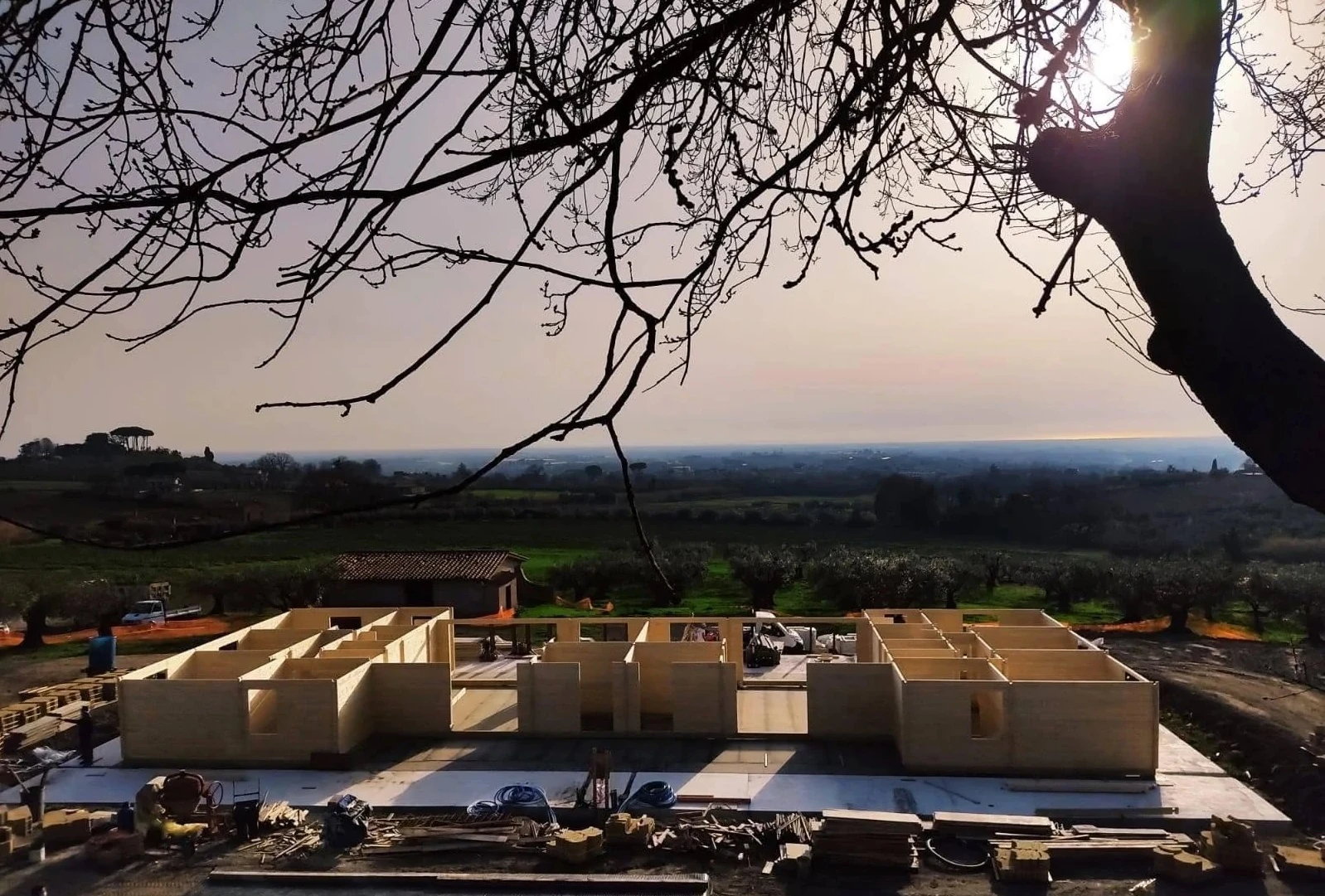

Validación de la cimentación
No utilice el paquete de madera para compensar una base no verificada.
La estructura de apoyo debe corresponder con la información del proyecto antes de iniciar el montaje. Si existen discrepancias, deben revisarse y resolverse antes de la instalación, no corregirse mediante modificaciones improvisadas de los componentes de madera.
Descargar → acopiar → elevarMantenga despejada la ruta de montaje.

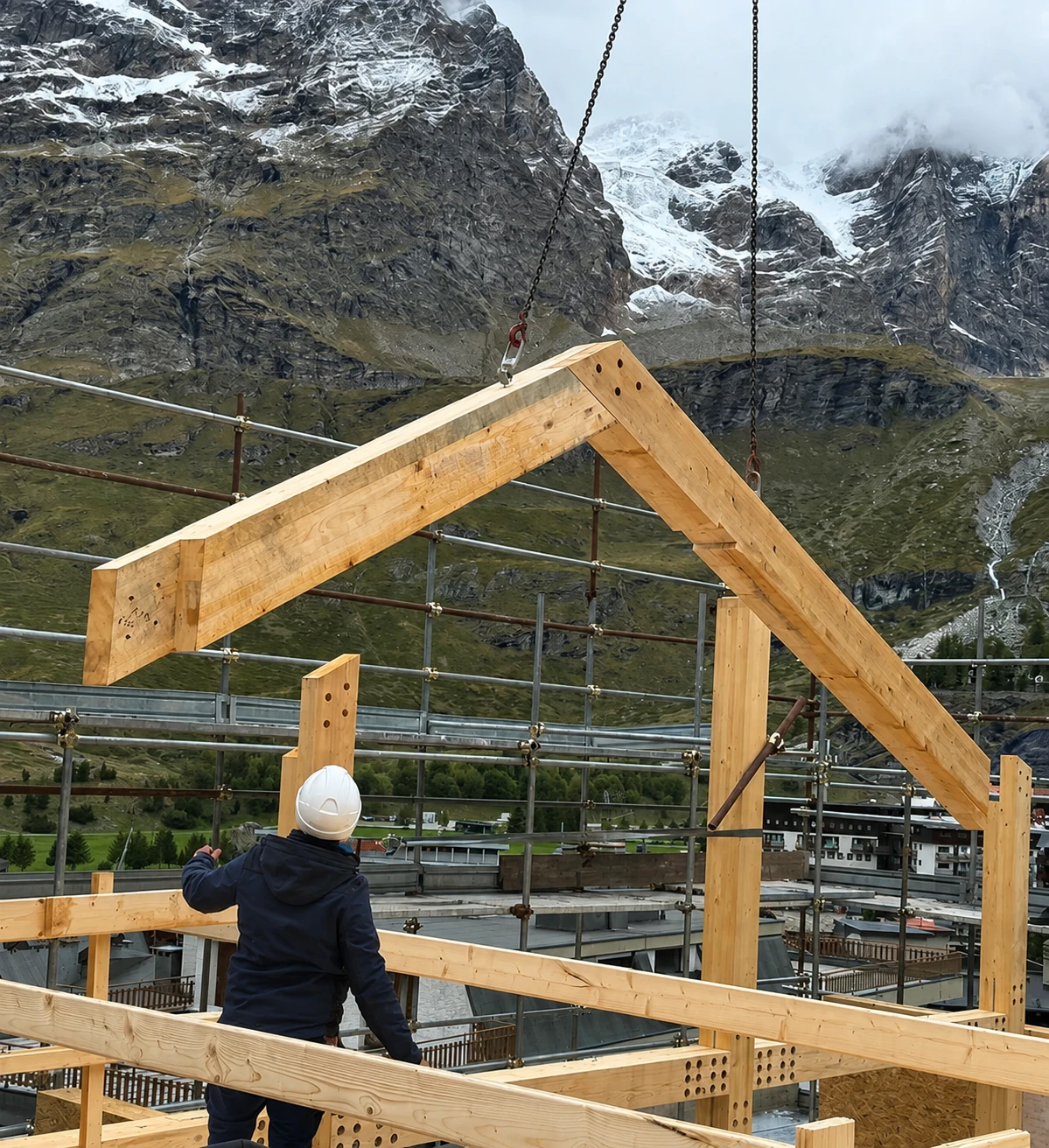

Descarga y elevación
El equipo de obra controla la operación de elevación.
Incluso cuando ERGIO organiza el transporte, la descarga sigue siendo responsabilidad de obra salvo que el contrato indique expresamente lo contrario. El cliente y la empresa de grúa seleccionan el equipo de elevación, el operador y la posición de trabajo.
Los mosquetones de elevación suministrados por ERGIO permanecen en poder del cliente después de la entrega.
Todas las operaciones de elevación están sujetas al plan de seguridad de obra y a las instrucciones de los equipos.

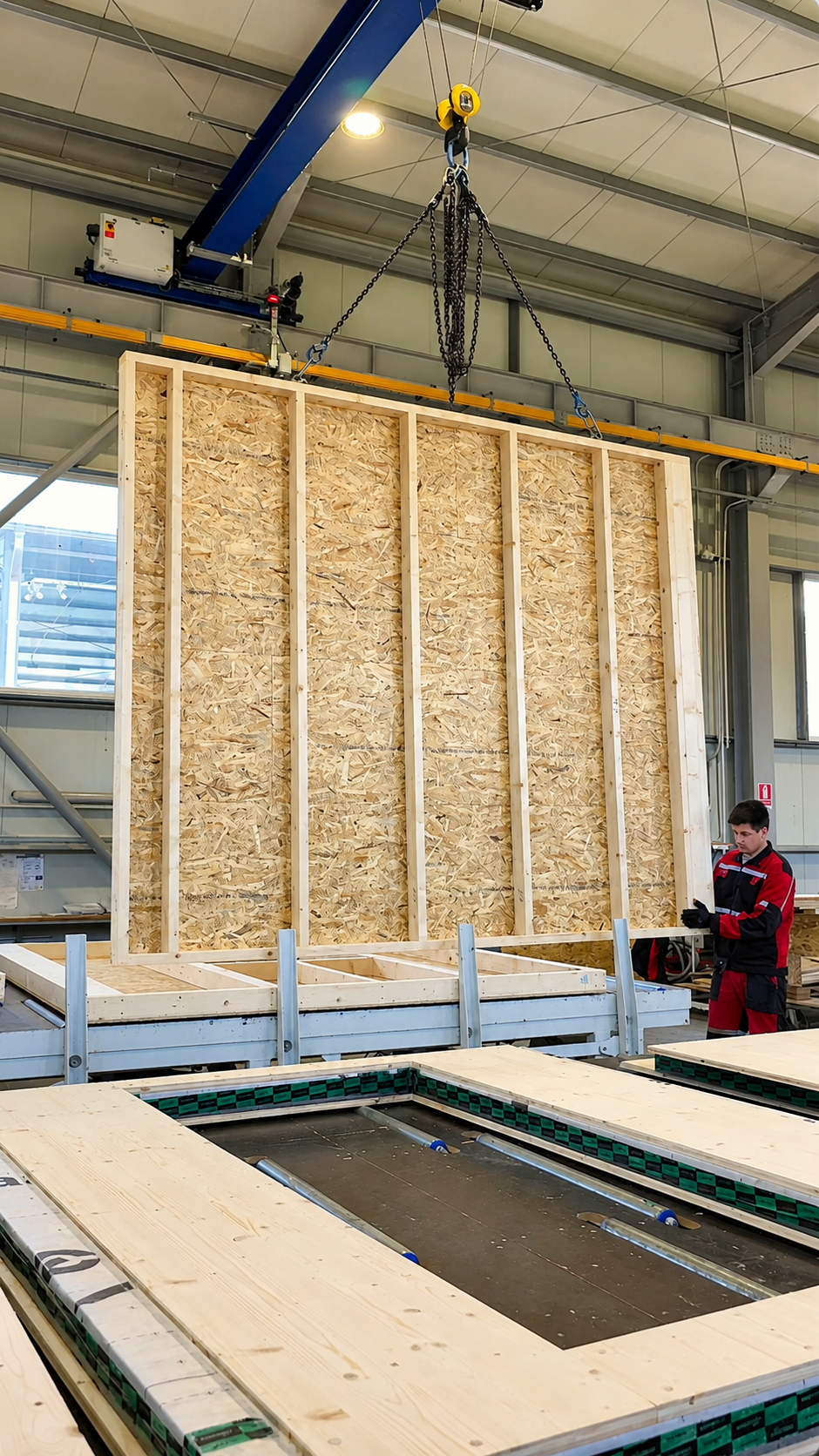

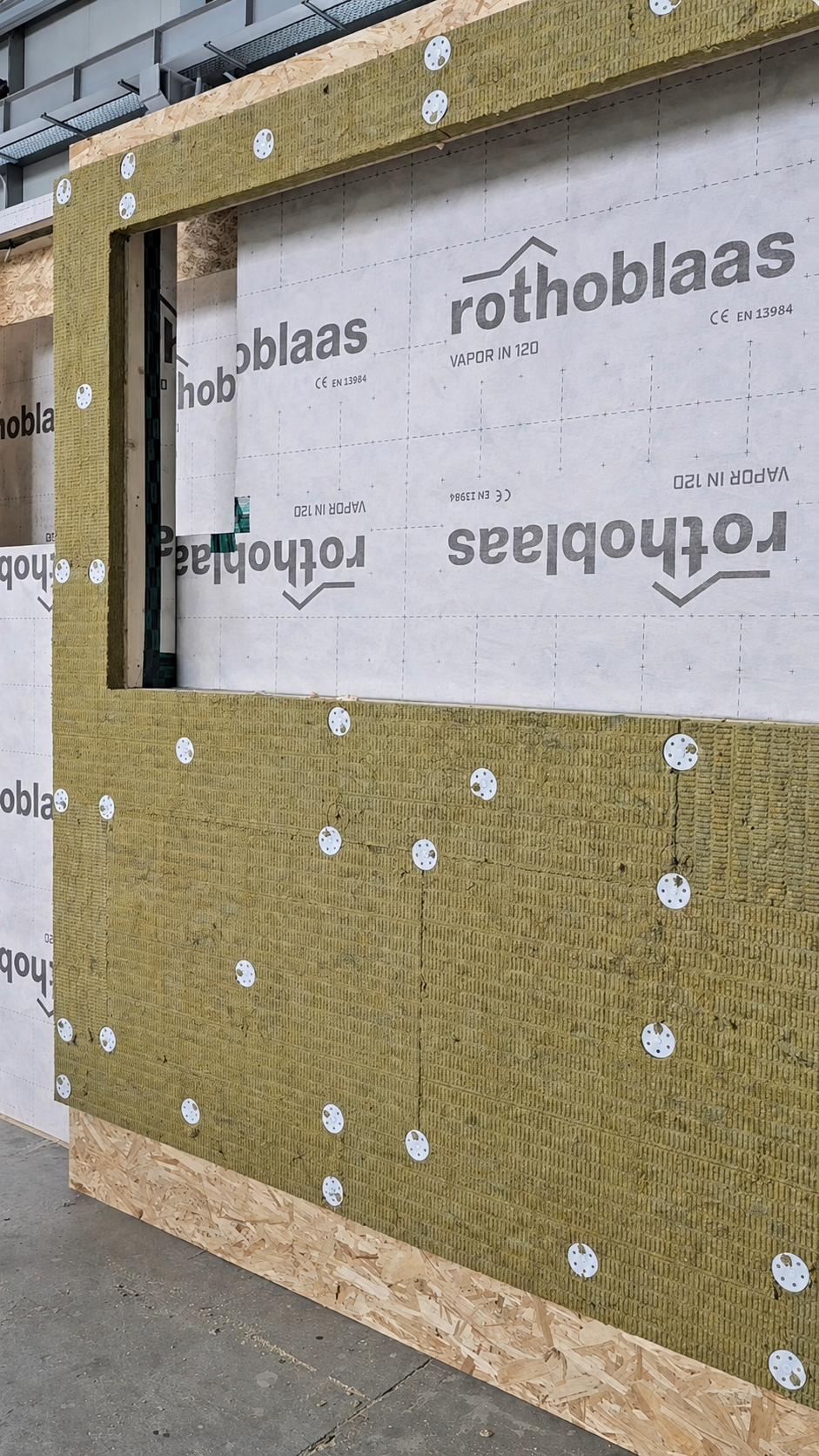

Almacenamiento temporal
La práctica recomendada es entregar y montar a continuación.
Cuando no sea posible el montaje inmediato, los paquetes pueden almacenarse temporalmente en obra siempre que se mantengan sus apoyos, embalaje y condiciones de manipulación.
Mantenga los apoyos suministrados.
Mantenga los paquetes sobre sus palés o apoyos específicos y conserve su geometría.
Evite el contacto con agua estancada.
Almacene en una zona estable y drenada y proteja el embalaje frente a perforaciones o tránsito incontrolado de obra.
No apile paquetes de paneles de pared.
Otros tipos de paquetes solo pueden apilarse cuando su configuración de embalaje esté diseñada para ello.
Proteja la madera vista.
Mantenga limpias las caras acabadas y los cantos mecanizados; no arrastre elementos estructurales por el suelo.
Mantenga la secuencia.
Evite abrir varios paquetes de forma que se pierda el orden de montaje previsto o la identificación de los componentes.
El embalaje permanece en obra.
Los palés y embalajes permanecen con el cliente para su correcta eliminación o reciclaje después del montaje.
Recepción y trazabilidad
Inspeccione antes de firmar. Identifique antes de abrir.
La documentación de entrega y la identificación de los paquetes conectan el transporte, la recepción en obra y los planos emitidos del proyecto. Cualquier daño visible debe documentarse antes de firmar los documentos de transporte.
01
Inspección visual — inspeccione el embalaje y los componentes visibles durante la recepción del envío.
02
Registrar daños de transporte — anote los daños visibles en el albarán / CMR y realice fotografías claras.
03
Utilizar la identificación del componente — comunique la referencia del paquete o componente junto con fotografías generales y de detalle.
04
Retener los componentes afectados — no instale un elemento estructural visiblemente dañado antes de una revisión técnica.
Interfaz de responsabilidades
Una responsabilidad clara evita retrasos en la recepción.
El contrato comercial sigue siendo el documento de referencia. Esta matriz muestra el reparto estándar de planificación utilizado para las entregas ERGIO.
ActividadERGIOCliente / equipo de obra
Identificación de paquetes y datos de embalaje del proyectoIncluido en el flujo de entrega del proyectoUtilizar la información para recibir, acopiar y montar
TransportePuede organizarse cuando esté incluido en el alcanceConfirmar acceso, horario y posición de descarga
DescargaInformación de entrega y datos de los paquetesAportar operación de descarga, equipos y personal
Grúa y equipos de elevación certificadosEmitir información de pesos del proyecto y mosquetones de elevación ERGIOSeleccionar grúa, posición, operador, eslingas, cadenas, grilletes y balancines
Preparación de la cimentaciónEmitir información de interfaces del proyectoVerificar geometría, nivel y preparación antes de la entrega
Conectores y fijaciones de instalaciónSuministrados cuando se definan como parte del kit ERGIOInstalar según los detalles emitidos del proyecto
MontajeDisponible como servicio contratado u opción de asistencia técnicaEn montaje por terceros, aportar mano de obra, herramientas, seguridad y cumplimiento de los detalles emitidos
Manipulación específica por sistema
Una misma lógica logística. Diferentes prioridades de manipulación.
Los mismos principios de preparación se aplican a todos los sistemas ERGIO, mientras que la geometría, la calidad superficial y la secuencia de montaje determinan cómo debe manipularse cada paquete.

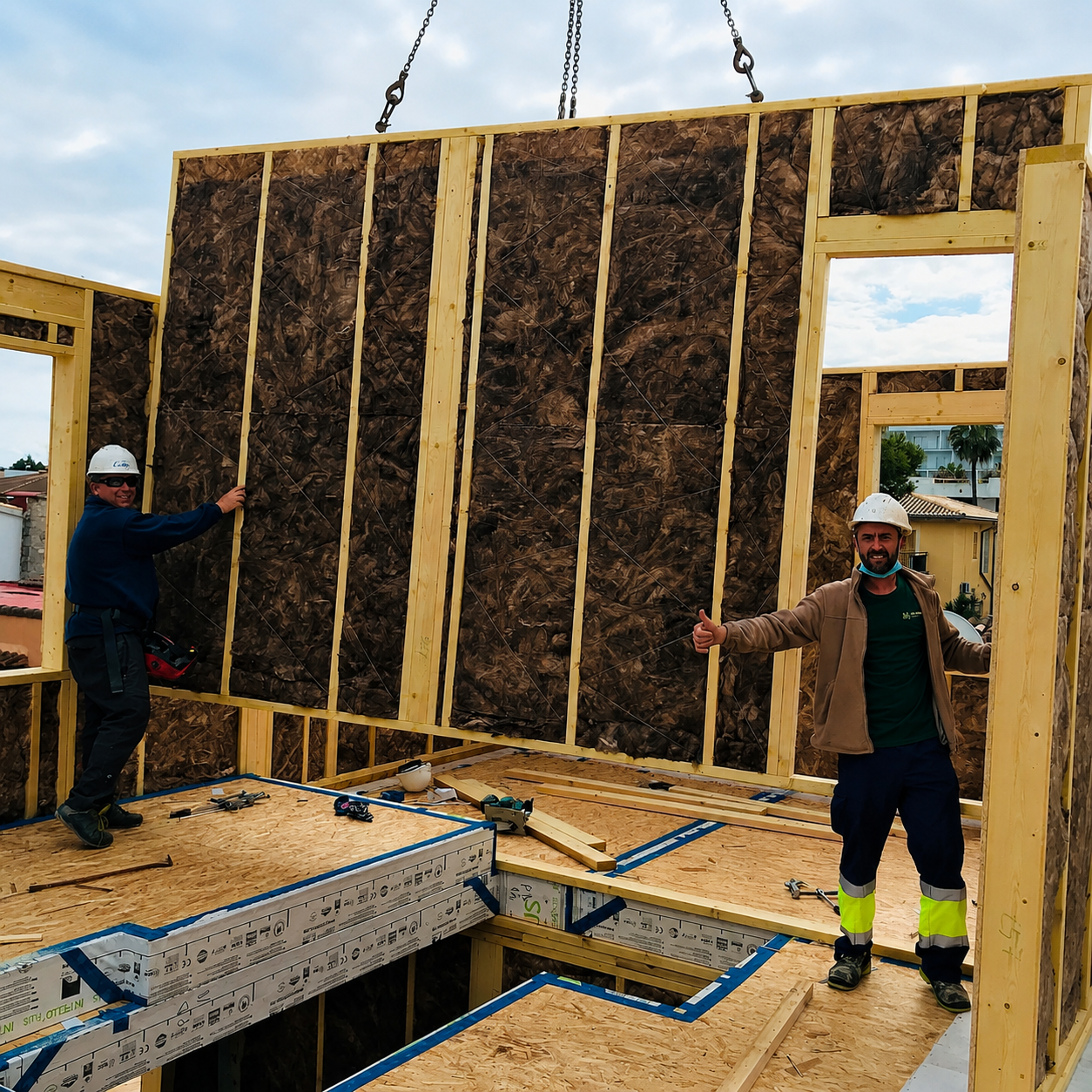

01 · Timber Frame
Paneles
- Mantener visible la identificación del panel hasta su colocación
- Los paquetes de paneles de pared no deben apilarse
- Utilizar los puntos de elevación y pesos definidos por el proyecto
- Acopiar los paquetes según la secuencia de montaje prevista
02 · Post & Beam
Elementos largos y vistos
- Proteger las caras acabadas y los cantos mecanizados
- Evitar arrastres e impactos puntuales
- Utilizar accesorios de elevación limpios y adecuados a la geometría
- Acopiar los elementos de modo que la secuencia de conexiones siga siendo práctica
03 · Log House
Perfiles secuenciados
- Mantener los elementos numerados vinculados a los planos de montaje
- Conservar la secuencia de paquetes e hiladas
- Proteger las interfaces mecanizadas frente a suciedad y daños
- Abrir los paquetes progresivamente a medida que avanza el montaje
Control de cambios en obra
No improvise modificaciones estructurales en obra.
Cualquier corte, taladro, fresado, reubicación, retirada o sustitución de conectores que afecte a un componente estructural debe revisarse técnicamente antes de ejecutarse.
Obligatorio antes de modificarAprobación técnica por escrito de ERGIO y/o del proyectista estructural responsable.
Cuando el montaje lo realiza el cliente u otro contratista, sigue siendo imprescindible respetar los planos de montaje emitidos, los detalles estructurales y las soluciones de conexión aprobadas.
Información incluida con el kit
El equipo de montaje debe poder seguir la trazabilidad desde el camión hasta la posición final.
El conjunto exacto de documentos depende del sistema y del alcance. Los planos específicos del proyecto y los documentos contractuales siempre prevalecen sobre esta guía general.
Planos de montaje
Geometría de proyecto emitida, referencias de componentes, lógica de conexiones e información de posicionamiento.
Identificación del paquete
Las etiquetas y referencias vinculan los paquetes físicos con la documentación del proyecto y la secuencia de recepción.
Datos de peso y elevación
La información del proyecto permite seleccionar la grúa y preparar las elevaciones antes de la entrega.
Asistencia técnica
Puede prestarse asistencia remota o en obra cuando esté incluida en el alcance acordado del proyecto.
Antes de la expedición
Coordine la obra en torno al lote de entrega.
Confirme con el equipo de proyecto de ERGIO el acceso, la descarga, la preparación de la cimentación, la planificación de la grúa y cualquier asistencia al montaje antes de liberar el envío.
