Prefabricación industrial para construcción profesional
Kits Timber Frame diseñados para velocidad, precisión y calidad repetible.
ERGIO transforma la documentación arquitectónica y estructural aprobada en paquetes de muros, forjados y cubiertas listos para producción. Cada componente se detalla, fabrica, identifica y prepara para un transporte y montaje eficientes en toda Europa.
Detallado de producciónFabricación automatizada de panelesComposiciones adaptadas a cada mercadoEntrega preparada para montaje

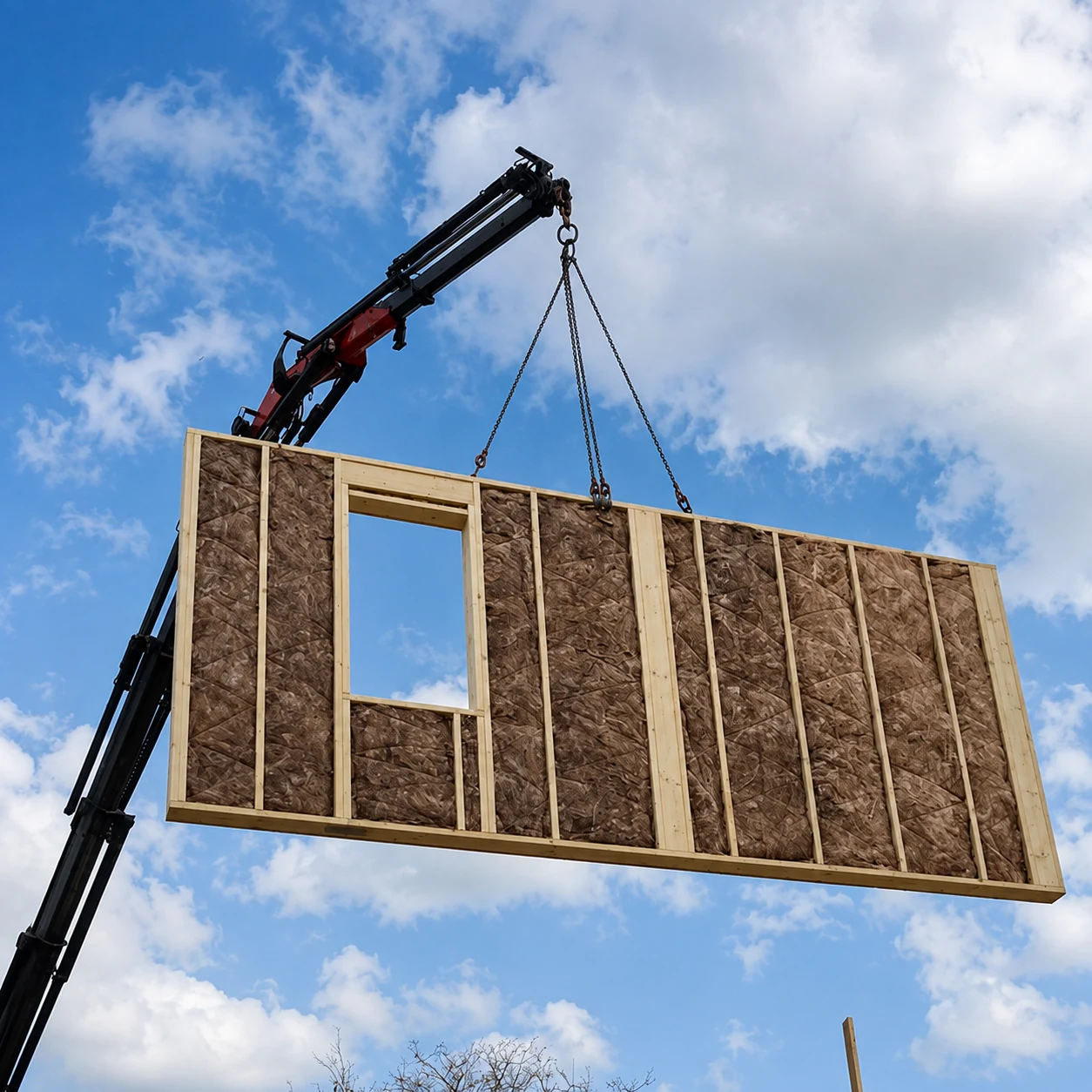

Más que paneles de madera
Un kit de construcción coordinado, no una colección de materiales sueltos.
El valor de un sistema Timber Frame prefabricado se crea antes de llegar a obra: en la coordinación de documentación, interfaces, materiales, mecanizado y secuencia de montaje.
ERGIO desarrolla un modelo de producción a partir de la información arquitectónica y estructural aprobada por el partner del proyecto. Cada montante, viga, hueco, tablero, membrana y fijación incluido en nuestro alcance se coordina para fabricación en planta y montaje en obra.
01Diseñado específicamente para cada proyecto
No ofrecemos una casa de catálogo ni una pared genérica impuesta a todos los mercados. El kit se configura según el edificio, el concepto estructural, el clima y el alcance contractual.
02Preparado para producción industrial
Cada componente y operación de mecanizado se convierte en un modelo digital listo para producción y compatible con los equipos de fábrica de ERGIO.
03Entregado como un alcance coordinado
Disponemos de paquetes solo estructurales o paquetes ampliados de materiales, reduciendo interfaces de compra para promotores y constructoras generales.
Qué fabrica ERGIO
La envolvente estructural, dividida en elementos listos para producción.
Cada categoría puede suministrarse con un nivel distinto de prefabricación. Las interfaces finales se acuerdan antes de iniciar los planos de aprobación y la ingeniería de producción.
Elementos portantes de envolvente.
Entramados estructurales preparados en torno a huecos, geometría de fachada e interfaces de instalaciones.
- Fachada ventilada o sistema térmico exterior
- Opciones de aislamiento y membranas
- Opciones de tableros y cámara técnica
- Ventanas y carpinterías bajo solicitud
Elementos portantes y particiones.
Configurados según los requisitos estructurales, la estrategia acústica y la coordinación de instalaciones interiores.
- Paneles interiores portantes
- Particiones no portantes
- Opciones de aislamiento acústico
- Huecos de puertas e instalaciones
Fabricado en fábrica
Geometría de panel repetible.
La alineación láser, las herramientas neumáticas y una producción controlada permiten resultados consistentes en unidades repetitivas.
Soluciones con vigas vistas u ocultas.
Cassettes de forjado o kits de componentes coordinados con luces, instalaciones y requisitos arquitectónicos visibles.
- Vigas estructurales vistas
- Configuraciones de vigas ocultas
- Paquetes de entablado y tableros
- Huecos y detalles de borde
Estructuras de cubierta inclinada y plana.
Cabios, vigas, cassettes y capas preparados según la geometría de cubierta y la estrategia de estanqueidad.
- Cubiertas inclinadas con vigas vistas
- Cubiertas inclinadas con vigas ocultas
- Configuraciones de cubierta plana
- Voladizos, huecos y geometrías especiales
Todo preparado para ocupar su lugar en obra.
Los componentes mecanizados, conectores específicos de proyecto, fijaciones, etiquetas y documentación se coordinan como parte del paquete acordado.
- Mecanizado CNC y taladrado
- Conectores metálicos fabricados bajo pedido
- Marcado y etiquetado de componentes
- Embalaje según secuencia de montaje
Configuraciones del sistema
Un mismo principio Timber Frame. Múltiples composiciones para distintos edificios y mercados.
Los renders siguientes ilustran la lógica orientativa del sistema, no detalles constructivos. La composición final se aprueba para cada proyecto según requisitos estructurales, de fuego, térmicos, acústicos y normativos locales.
Sistemas de muro exterior
Fachada ventilada o sistema térmico exterior.
ERGIO puede fabricar paneles de muro exterior para diferentes principios de fachada. El modelo de producción coordina huecos, encuentros, entramado estructural, tableros, membranas y materiales incluidos en el paquete de envolvente acordado.
- Composición térmica y acústica específica de proyecto
- Espesor de muro adaptado a requisitos locales
- Huecos e interfaces preparados en fábrica
- Ventanas y materiales de fachada opcionales
Sistemas de muro interior
Capacidad estructural, separación acústica y coordinación de instalaciones.
Los paneles interiores pueden ser portantes, dividir espacios o cumplir ambas funciones. El entramado, capas de tablero, aislamiento y huecos se coordinan con el modelo estructural y la distribución arquitectónica.
- Opciones portantes y no portantes
- Huecos de puertas, patinillos e instalaciones
- Paquetes de aislamiento acústico
- Capas de protección frente al fuego según especificación de proyecto
Sistemas de forjado
Expresión con madera vista o eficiencia estructural oculta.
Los elementos de forjado pueden destacar vigas de madera vistas u ocultar la estructura dentro de una composición integrada de suelo y techo. Los huecos, vigas de borde y detalles de apoyo se definen en ingeniería de producción.
- Configuraciones con vigas vistas u ocultas
- Cassettes prefabricados o kits de componentes
- Huecos de escalera, patinillos e instalaciones
- Capas de tablero, aislamiento y techo bajo solicitud
Sistemas de cubierta
Estructuras de cubierta inclinada, plana y de geometría arquitectónica compleja.
La geometría de cubierta se transforma en cabios, vigas, paneles y encuentros mecanizados con precisión. Los paquetes pueden incluir capas estructurales y de envolvente según la estrategia de cubierta aprobada.
- Cubierta inclinada con vigas vistas
- Cubierta inclinada con estructura oculta
- Cubierta plana con vigas ocultas
- Buhardillas, huecos, voladizos y geometrías complejas
Configuraciones estructurales estándar60 mm100 mm150 mm200 mmA medida
Alcances de suministro
Elija el nivel de prefabricación y apoyo a compras.
El alcance puede ajustarse por proyecto, fase o mercado. Los paquetes ampliados son especialmente valiosos en promociones multiunidad porque reducen interfaces entre proveedores.
Alcance incluidoKit estructuralKit de envolventeKit de proyecto ampliado
Ingeniería de producciónIncluidoIncluidoIncluido
Estructura de muros, forjados y cubiertasIncluidoIncluidoIncluido
Componentes estructurales mecanizados con precisiónIncluidoIncluidoIncluido
Conectores y fijaciones estructuralesSeleccionadoIncluidoIncluido
Aislamiento, membranas y tableros—IncluidoIncluido
Materiales seleccionados de fachada / revestimiento—OpcionalEspecífico del proyecto
Ventanas y carpinterías—OpcionalEspecífico del proyecto
Planificación del transporteOpcionalOpcionalIncluido / opcional
Montaje o soporte al montajeOpcionalOpcionalIncluido / opcional
Recomendado para promociones
Paquete avanzado de envolvente
Un paquete coordinado de estructura y materiales de envolvente que simplifica las compras y permite a la constructora general mantener el control de instalaciones y acabados.
- Estructura de madera y elementos prefabricados
- Aislamiento, membranas y tableros
- Interfaces de revestimiento seleccionadas
- Conectores, fijaciones e identificación
Máxima flexibilidad

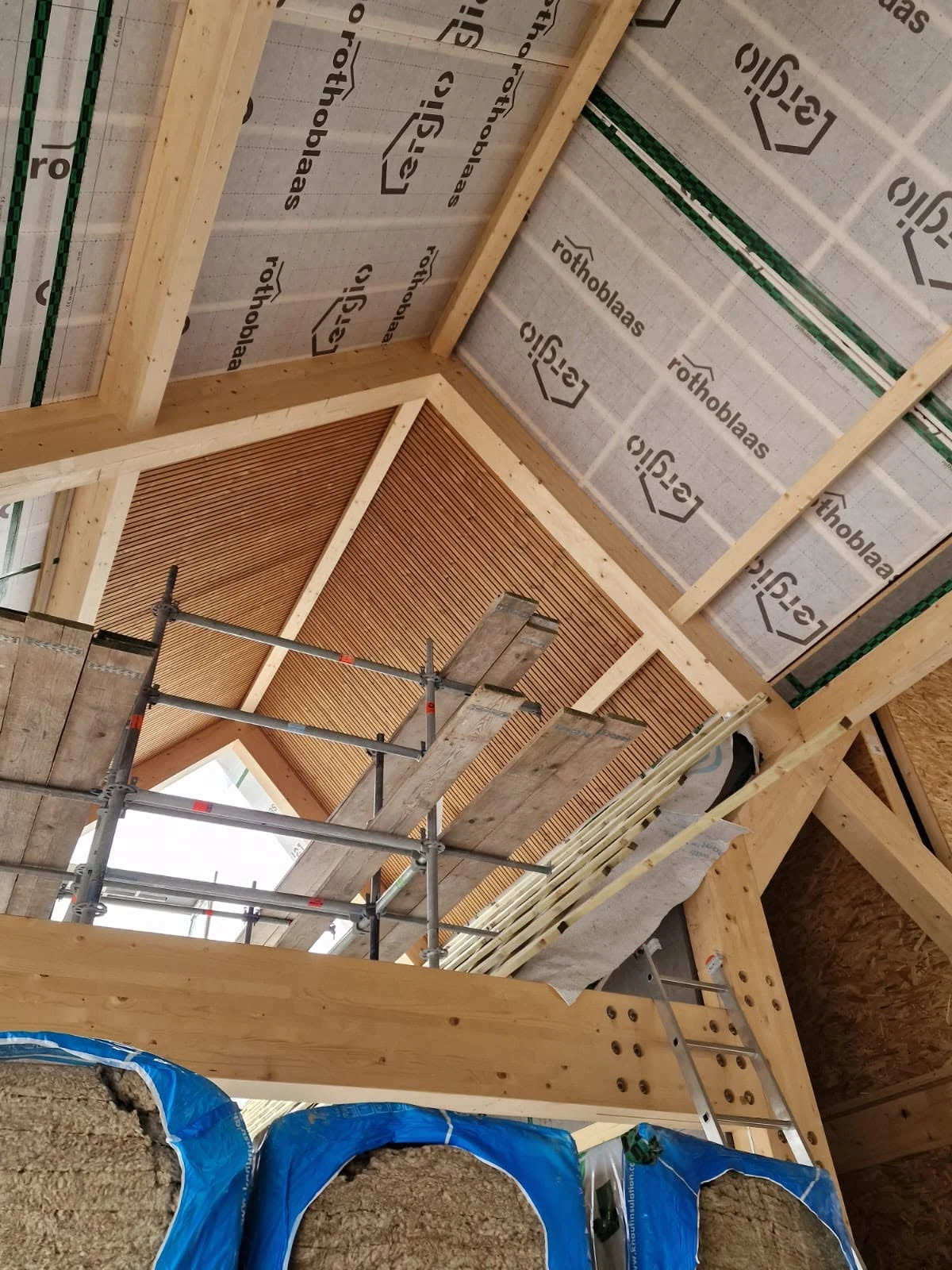

Paquete de proyecto a medida
Configurado según la estrategia de compras del proyecto, los materiales requeridos, la secuencia constructiva y las responsabilidades en cada país.
- Materiales incluidos específicamente por proyecto
- Carpinterías y materiales de fachada seleccionados
- Transporte y entregas por fases
- Montaje o soporte especializado
Ingeniería de producción
Cada pieza definida antes de iniciar la producción.
ERGIO no sustituye al ingeniero estructural del proyecto. Convertimos el diseño aprobado en el modelo detallado necesario para fabricar, identificar y montar el paquete de madera acordado.
- 01Revisar la información arquitectónica y estructural
Comprobamos geometría, cálculos disponibles, alcance solicitado, interfaces y viabilidad de producción.
- 02Optimizar la solución para producción
Revisamos con el partner el uso de materiales, detalles repetitivos, dimensiones de transporte y lógica de fabricación.
- 03Emitir planos de aprobación
El partner revisa el modelo y confirma las revisiones antes de completar el detallado de producción.
- 04Detallar cada componente y operación de mecanizado
Piezas, huecos, cortes, taladros, conexiones, tableros y composición de paneles se preparan para producción en fábrica.
Formatos de entrada aceptadosIFCDWGCadwork3D CADPDFOtros formatos acordados
Dentro de producción
Un recorrido controlado desde el modelo hasta el kit etiquetado.
La preparación digital y los equipos especializados aportan repetibilidad, pero personas con experiencia siguen siendo responsables de verificar, manipular y preparar la entrega final.
Coordinación digital
Cadwork y los datos de producción conectan el modelo de proyecto aprobado con el flujo de fábrica.
Geometría · interfaces · listas de materiales

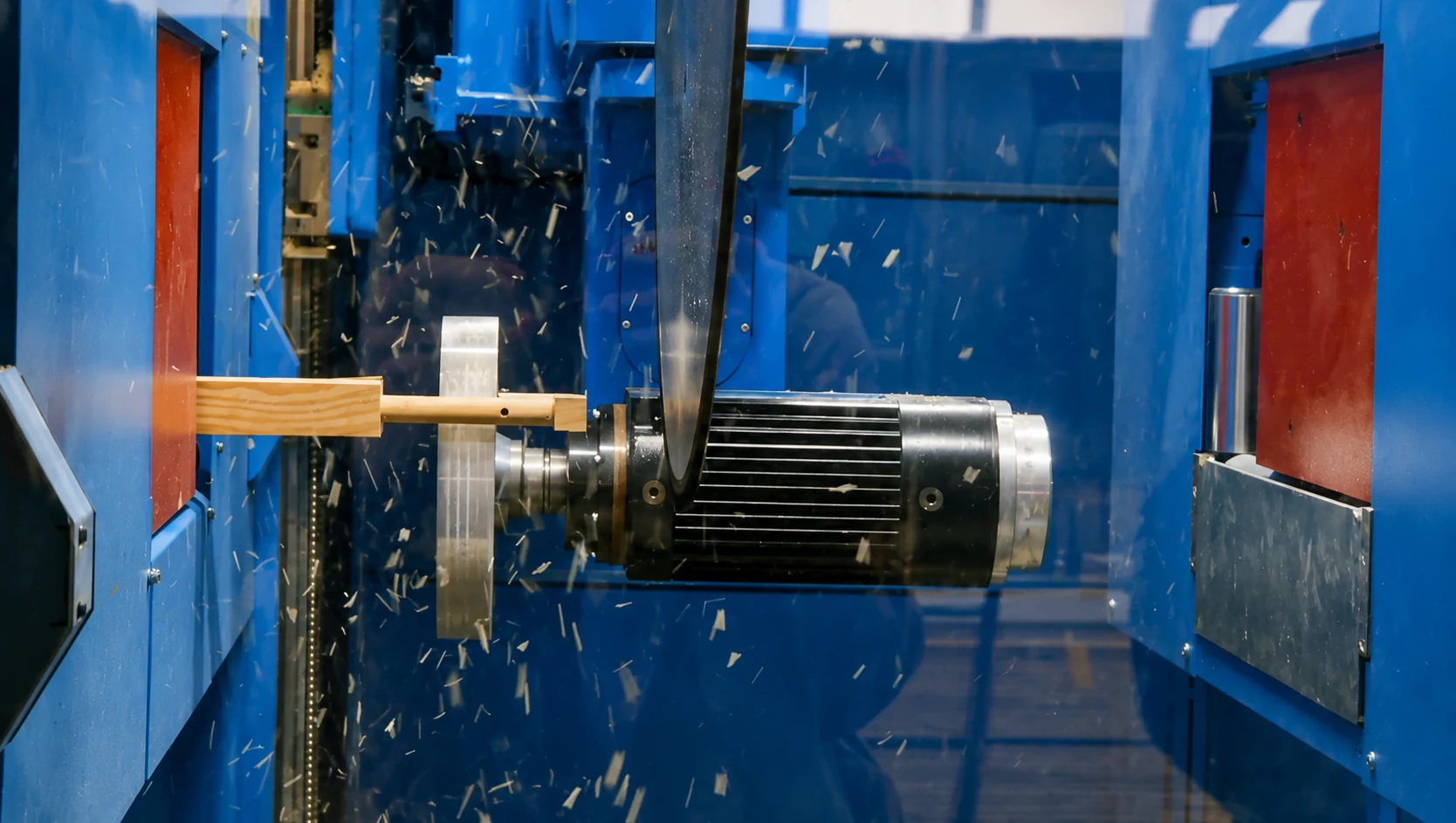

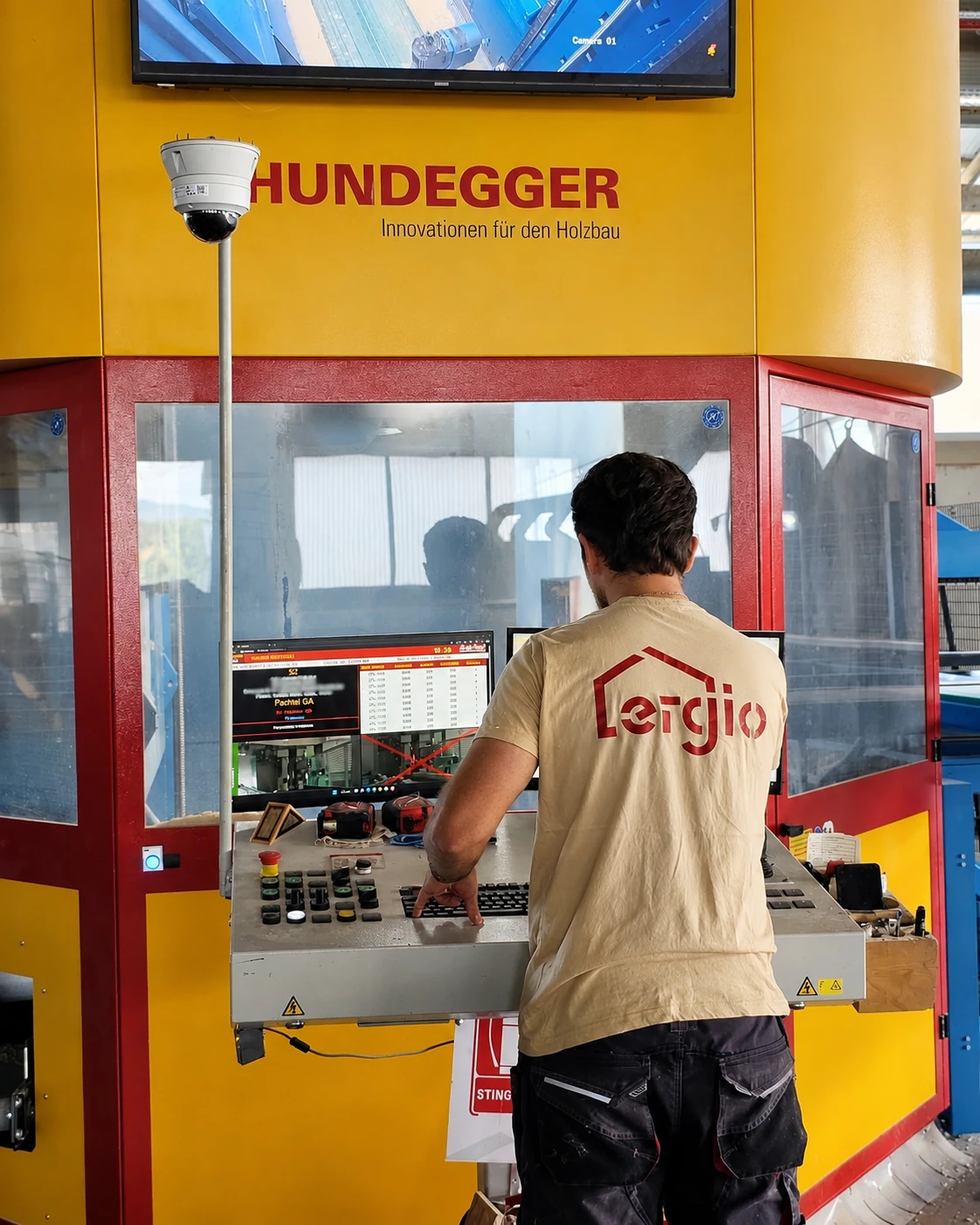

Mecanizado de componentes
Cortes, taladros, ranuras, marcado y mecanizados complejos se realizan con equipos robotizados y CNC.
Precisión · repetibilidad · identificación

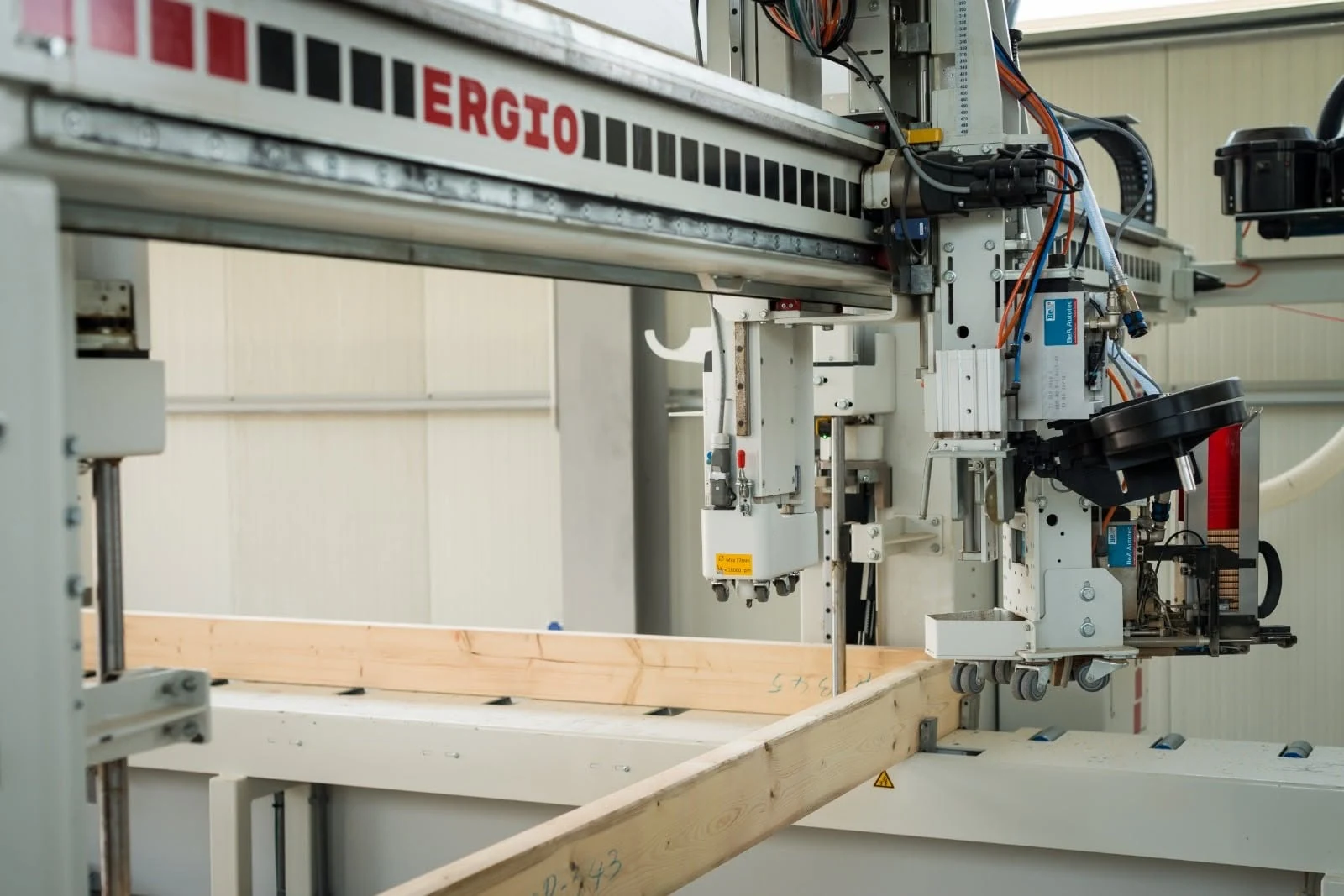

Prefabricación de paneles
El entramado y las capas seleccionadas se ensamblan en un entorno controlado mediante alineación y herramientas automatizadas.
Paneles de hasta 6 m · ensamblaje controlado

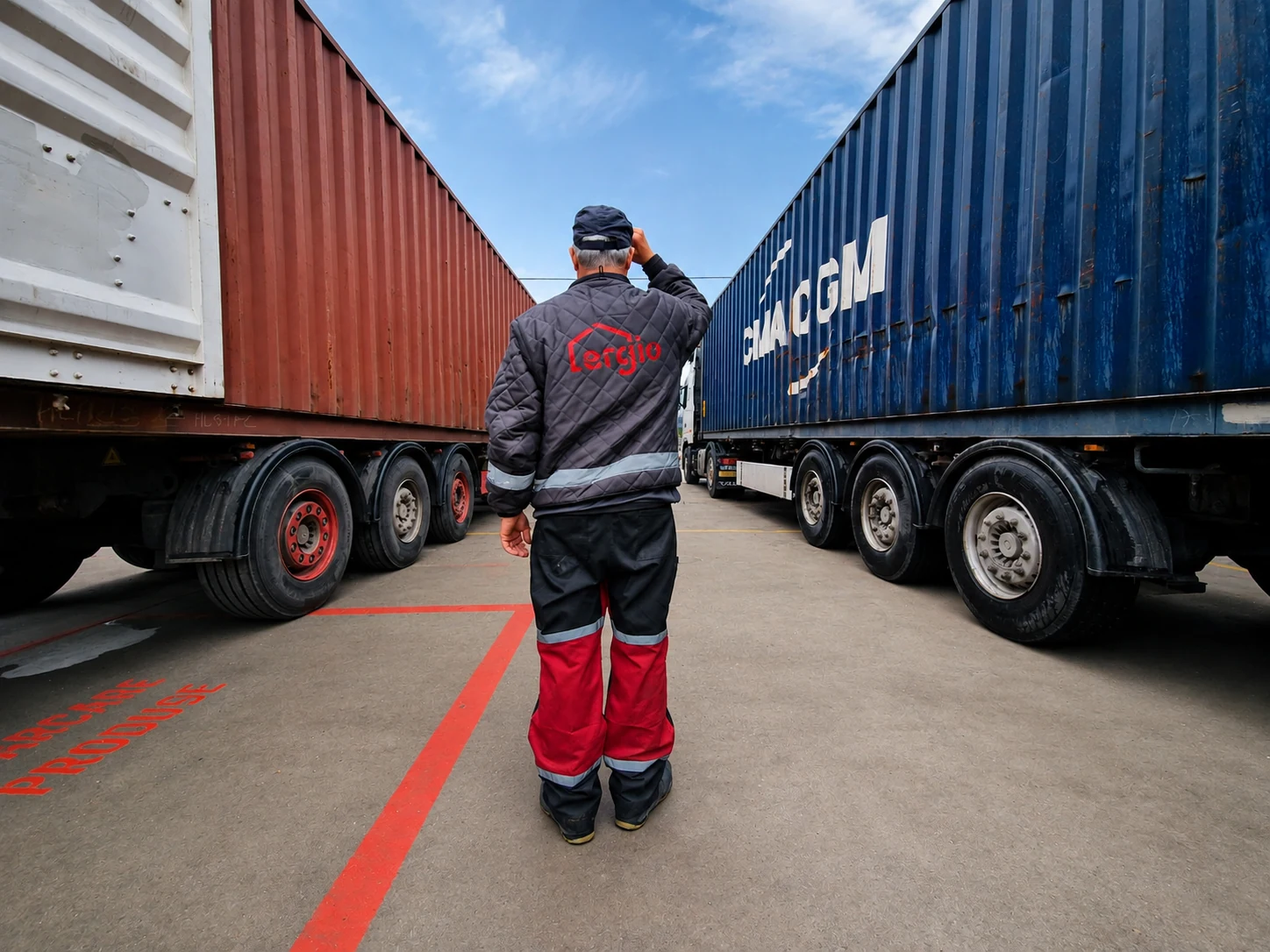

Embalaje & entrega
Los componentes se identifican y organizan según la secuencia acordada de entrega y montaje.
Cargas por fases · lotes preparados para obraProducción en acción
Así se fabrican los paneles Timber Frame de ERGIO.
Dos vídeos de fábrica muestran el proceso real de producción de paneles: desde el entramado y la manipulación controlada de tableros hasta los elementos prefabricados preparados para las siguientes fases de producción y obra.
Más vídeos de Timber Frame en YouTube ↗
Timber Frame · Parte 1
Fabricación de paneles en el entorno industrial de ERGIO.
Timber Frame · Parte 2
Una mirada más cercana a la secuencia de producción controlada.

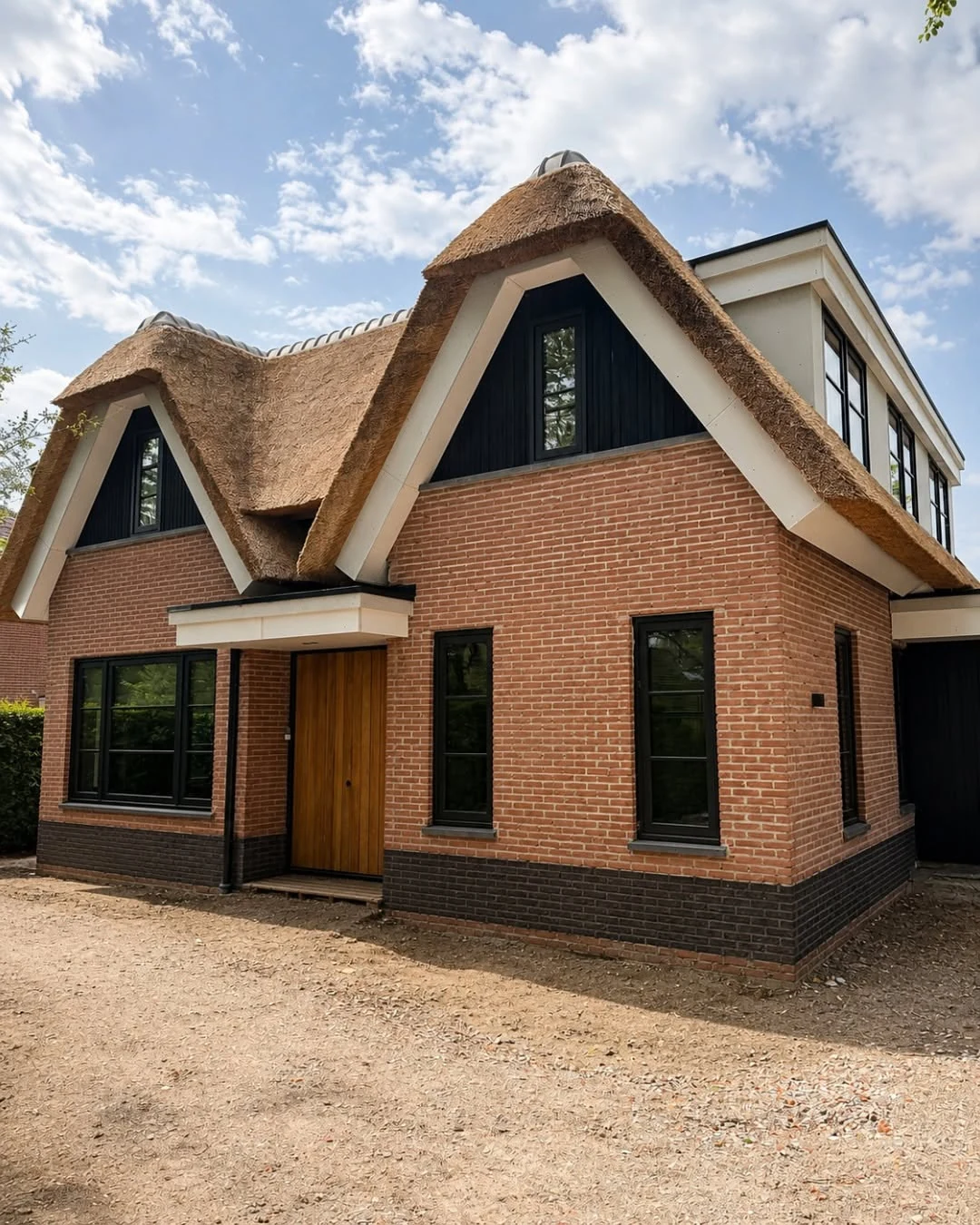

Las prestaciones son específicas de cada proyecto
Adaptamos la composición, no el estándar industrial.
El clima, la normativa, la estrategia de fuego, la acústica, el diseño de fachada y las preferencias de la constructora varían según proyecto y país. ERGIO mantiene controlado el proceso de fabricación mientras adapta la composición de muros, forjados y cubiertas a la especificación aprobada.
Encaje del proyecto
Diseñado para proyectos profesionales preparados para entrar en coordinación técnica.
ERGIO trabaja B2B. La colaboración más productiva comienza con un edificio definido, documentación profesional y un partner que controla el diseño arquitectónico y estructural.
- Promotores, constructoras generales y empresas de construcción en madera
- Proyectos desde aproximadamente 100 m²
- Programas multiunidad, en serie o técnicamente complejos
- Documentación arquitectónica aprobada o en fase avanzada
- Ingeniero estructural y ubicación del proyecto definidos
- Fechas objetivo y alcance de materiales solicitado claramente definidos
- Particulares que buscan un modelo de vivienda estándar
- Ideas iniciales sin planos ni emplazamiento definido
- Instalaciones eléctricas, fontanería, calefacción y sanitarias llave en mano
- Contratos completos de acabados interiores
- Casas sobre ruedas
- Módulos volumétricos completamente terminados al salir de fábrica
Timber Frame en la práctica
De elementos controlados en fábrica a edificios terminados en Europa.
Estos proyectos muestran flexibilidad arquitectónica, composiciones específicas de mercado y distintos niveles de participación de ERGIO.
Países Bajos · Residencial · Timber Frame · Finalizado
Residencia de madera de montaje rápido · Países Bajos
Un proyecto residencial finalizado en Países Bajos que demuestra cómo se acelera el montaje resolviendo más antes de la entrega en obra, mediante sistemas completos de muros prefabricados en lugar de construir la envolvente capa a capa en exterior.
- Relevancia ERGIO
- Un ejemplo claro de cómo la prefabricación reduce operaciones en obra, variabilidad y riesgo de retrasos sin comprometer la calidad arquitectónica
- Sistema
- Muros exteriores de 45×195 mm con lana mineral, control de vapor, placas de yeso, OSB, membrana altamente transpirable y revestimiento horizontal de madera, más muros interiores acústicos de 45×145 mm
- Valor clave
- Una vivienda de aproximadamente 100 m² que muestra cómo una estructura de madera preparada para producción puede montarse en tan solo dos días, según la complejidad del proyecto y las condiciones de obra
Vivienda compacta Timber Frame transportable
Lodge residencial de unos 80 m² en Reino Unido
Un proyecto pequeño pero riguroso donde muros exteriores e interiores de 45 × 100 mm, revestimiento semicilíndrico y acabados interiores de madera demuestran que el tamaño no cambia el estándar ERGIO.
Timber Frame residencial híbrido
Muros de madera en Países Bajos coordinados con acero estructural
Una vivienda casi finalizada donde muros prefabricados de 195 × 45 mm, grandes huecos acristalados y apoyos de acero específicos del proyecto demuestran la importancia de resolver cada interfaz antes de producción.
Timber Frame sanitario más allá del uso residencial
Clínica dental Dorus en Rumanía
Una clínica finalizada donde muros exteriores de 45 × 195 mm, particiones interiores acústicas y acabados de chapa plegada muestran cómo el sistema Timber Frame de ERGIO se adapta a edificios especializados de uso público.
Preguntas frecuentes sobre Timber Frame
Preguntas antes de especificar o pedir un kit Timber Frame de ERGIO.
El sistema final y el alcance contractual se establecen tras revisar la documentación del proyecto y los requisitos del mercado de destino.
¿ERGIO realiza el cálculo estructural?+
No. El diseño y los cálculos estructurales son aportados y asumidos por el partner del proyecto o su ingeniero estructural. ERGIO revisa la información, realiza ingeniería de valor y crea el modelo detallado de producción necesario para fabricar.
¿Qué documentación se necesita?+
Para una oferta útil, ERGIO necesita planos arquitectónicos desarrollados, ubicación del proyecto, superficies, materiales previstos, fechas objetivo y alcance solicitado. Se pueden utilizar IFC, DWG, Cadwork y otros formatos CAD 3D. La documentación estructural debe estar cerrada antes de producción.
¿Los sistemas de 60, 100, 150 y 200 mm son paquetes de muro fijos?+
No. Son configuraciones estructurales estándar disponibles en la gama de producción de ERGIO. El espesor total del muro y la composición de capas varían según cargas, objetivos térmicos, acústica, estrategia de fuego, tipo de fachada y requisitos locales. También son posibles dimensiones estructurales a medida.
¿Puede ERGIO suministrar aislamiento, membranas y tableros?+
Sí. El suministro puede ir desde el entramado estructural hasta un paquete de envolvente más amplio con aislamiento seleccionado, membranas, tableros, interfaces de revestimiento, ventanas, carpinterías, conectores y fijaciones.
¿Qué tamaño pueden alcanzar los paneles prefabricados?+
La línea MobiOne puede fabricar paneles Timber Frame de hasta 6 metros de longitud. Las dimensiones finales también dependen de la geometría, peso, transporte, elevación y restricciones de acceso a obra.
¿Puede adaptarse el kit a distintos mercados europeos?+
Sí. ERGIO adapta con el partner del proyecto los materiales, profundidad de muro, aislamiento, membranas, tratamientos y documentación. El diseño aprobado y el cumplimiento local siguen siendo específicos de cada proyecto.
¿ERGIO entrega y monta?+
Disponemos de entrega internacional. El montaje puede ser realizado por ERGIO o por partners especializados según país y disponibilidad. También podemos prestar asistencia técnica remota o en obra al equipo de montaje del partner.
¿Qué excluye el alcance estándar de ERGIO?+
ERGIO no asume normalmente la responsabilidad de ingeniería estructural ni ejecuta instalaciones eléctricas, fontanería, sanitarias, calefacción o refrigeración, acabados interiores completos, casas sobre ruedas ni módulos volumétricos totalmente terminados.
Iniciar un proyecto Timber Frame
Envíe los planos, el concepto estructural y el paquete solicitado.
ERGIO revisará el encaje del proyecto, la documentación, tipos de elementos, mercado de destino, materiales, calendario de producción, logística y requisitos de montaje.
Solo consultas profesionales B2BProyectos con documentación arquitectónica definidaPaquetes solo estructurales o de envolvente ampliadaArchivos admitidos: PDF, IFC, DWG, CAD, ZIP y otros
Revisión técnica & comercial
¿Listo para convertir el diseño aprobado en un kit fabricado en planta?
Utilice el formulario estructurado para identificar la empresa, edificio, documentación, alcance solicitado a ERGIO y calendario objetivo.
